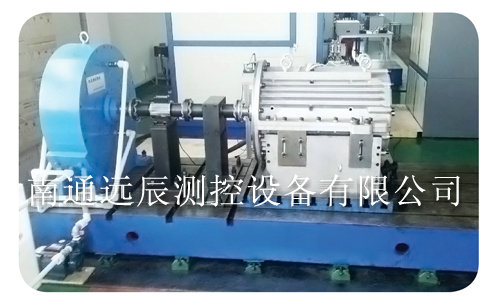

電渦流測功機一直是國內市場應用比較多的測量試驗設備，主要由渦流製動器（轉子部分、渦流環和勵磁繞組等）、測力組件、測速組件和控製係統等組成。

一、概述：

電渦流測功機是利用渦流損耗的原理來吸收功率的。由電渦流加載器、轉矩轉速傳感器、數據采集係統及加載控製係統組成，可以測取被測機械的輸出轉矩和轉速，從而得出輸出功率。適用於高速及大功率電機、發動機、鑽機、減速機等動力機械的型式試驗。

二、特點：

結構簡單、運行穩定、使用維護方便；

采用水冷卻，噪音低、振動小；

輸入轉速範圍寬。

三、技術參數：

冷卻水流量：冷卻水量取決於進出水的溫差和吸收功率的大小。

測功機出水溫度≤65℃

工作方向：左旋或右旋，連續工作。

轉矩測量精度：±0.2％─0.5％FS

轉速測量精度：±1r/min

四、工作條件和環境條件：

電渦流加載器需配套專用加載電源

冷卻水：淡水

冷卻水壓：0.02-0.1MPa。根據出水溫度調節水壓，當出水溫度升高時，適應加大水溫度降低。

環境溫度：-10℃-40℃

相對濕度：20-90％RH
